Branchements électriques d'un spa et pourquoi pas du Tuning ?
Raccordement et limitation électrique d'un spa
Avertissement : Si vous ne connaissez rien à l'électricité, ne tentez pas des raccordements hasardeux et dangereux, qui pourraient provoquer des incendies et des destructions. Adressez-vous aux professionnels du spa ou électriciens professionnels et compétents !

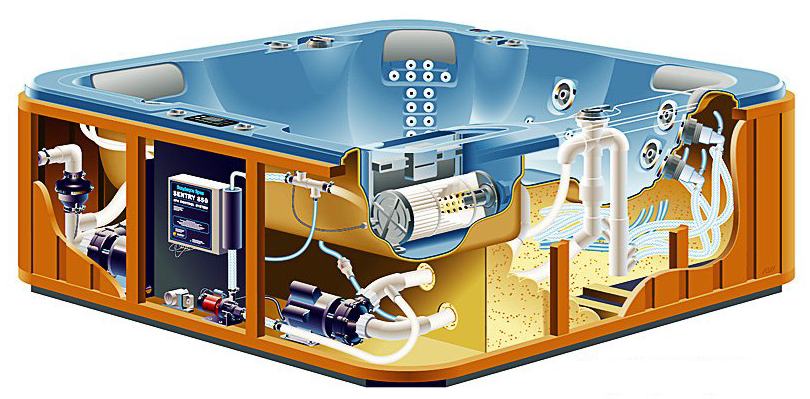

La plupart des spas portables vendus en France sont équipés d'une prise 230 volts murale classique 20 ampères. L'équipement électrique est calculé de façon à pouvoir se connecter sur n'importe quelles prises 230V de la maison. Vous n'aurez donc pas de problème majeur à installer votre spa chez vous. Cette facilité de branchement permet de vendre plus facilement les spas.
Maintenant, les petits malins du spa savent que pour limiter le courant à 20 ampères, il faut réduire des consommations ou ne pas faire fonctionner les équipements simultanément (pompes - réchauffeur / réchauffeur / blower) or pour le confort d'utilisation d'un spa, il est évident que toutes les options doivent être possibles en même temps : réchauffer l'eau, massages eau, blower.
Prenons un exemple concret : les enfants (les vilains !) ont touché la programmation du spa et ont fixé la température à 29°C, les amis arrivent avec leur maillot de bain, au moment du bain, zut, l'eau est un peu trop fraîche, avec un réchauffeur standard de 3 kW, soit vous vous baignez 10 minutes et vous sortez parce que c'est limite frais, ou bien, vous attendez 3 heures pour que l'eau chauffe à 34°C. C'est soit on chauffe, soit on masse. Alors si vous n'aimez pas les compromis, négociez un spa avec un pack électrique commande pompes et réchauffeur de 4.5 kW simultanés, mais avant, lisez la suite ...
Mon spa « boosté »
Le raccordement électrique du spa est très important, car activé à pleine puissance, il est gourmand en ampères. La première démarche est le calcul du courant maximum supporté par la ligne 230 volts. Elle peut être donnée par le constructeur ou bien vous devrez la calculer.
Calcul du courant maxi
Supposons 1 pompe principale 2cv, 1 pompe secondaire 2cv, 1 moteur blower (air) 1cv, 1 réchauffeur 4.5Kw.
1 Cheval (US) = 745 Watts donc ( 5cv x 745W + 4.5Kw ) = 8225 Watts
Puissance = Tension x Intensité = U x I donc I = P / U = 8225W / 230V = 36 Ampères.
La présence des moteurs sur la ligne engendrent un déphasage du courant, ainsi qu'un appel de courant plus important à chaque démarrage. Ces effets sont pris en compte mais difficilement calculables sans donnée constructeur. Ainsi, la section du fil électrique sera surdimensionnée.
Vérifiez si votre contrat EDF accepte la surcharge de puissance ( 8225W ). L'utilisation été / hiver du spa, le chauffage par convecteurs électriques et le ballon d'eau chaude de la maison, peuvent atteindre 12, 15KW et peut être la nécessité de passer en triphasé, ce qui n'est pas gratuit !
Dans le cas d'un spa installé dans un jardin, la section du fil de cuivre qui porte le courant est un choix délicat, car la distance engendre une résistance du fil et donc une chute de tension. Pour la section du fil de cuivre, la norme donne environ 5 ampères par mm², ainsi pour 36 ampères calculés, il faudrait 7.2mm², mais compte tenu de la distance vers le jardin, il est préférable d'utiliser du 10mm².
Calculs de la chute de tension et de la perte de puissance en ligne
Formule de la résistivité du Cuivre : R = p x L / S
Résistance = 1.724 x 10^(-8) x longueur du fil / section de 10mm²
Distance tableau EDF - spa = 25 mètres donc aller-retour = 50 mètres
R = ( 1.57 x 10^(-8) x 50 ) / ( 10 x 10^(-6) ) = 0.0862 ohm
Tension = Résistance x Intensité U = R x I
Puissance = Tension x Intensité P = U x I
Chute
de tension en ligne = 0.0862 x 36 = 3.103 Volts
Puissance perdue dans le fil de cuivre = 3.103 x 36 = 112 Watts
Une chute de tension d'à peine 3 volts sur 230 est négligeable. On voit que 112 Watts sont dissipés dans les câbles électriques, aussi prévoyez une gaine assez large 40 mm couleur rouge normalisée (pour l'aération interne).
Matériels
Fil multibrins rigide de 30 mètres en 10mm² rouge pour la Phase.
Fil multibrins rigide de 30 mètres en 10mm² bleu pour le Neutre.
Fil multibrins rigide de 30 mètres en 10mm² vert-jaune pour la Terre.
Un disjoncteur différentiel 30mA voire 15mA de 40A ou 63A.
Un disjoncteur magnéto-thermique de 40A.
Une gaine électrique rouge de 25 mètres en 40mm.
Branchements dans l'ordre
1) Votre disjoncteur différentiel 500mA déjà présent
2) Un disjoncteur différentiel 30mA voire 15mA de 40A ou 63A.
3) Un disjoncteur magnéto-thermique de 40A.
4) Câbles rigides en 10mm² sous gaine.
5) Pack électrique du spa.
Astuces
Dans certains cas, le passage des fils électriques dans la gaine avant enfouissement s'avère moins contraignant si vous avez beaucoup d'angles. Pour optimiser le passage des câbles, déroulez et tendez la gaine rouge le plus droit possible, faîtes-vous aider ou attachez-la. Vous pouvez aussi graisser les câbles pendant le passage.
La section de 10mm² n'est pas très maniable dans le tableau électrique, vous pouvez utiliser des plots à visser pour des arrivées et départs perpendiculaires.
Pour de fortes puissances, il est conseillé de passer en triphasé, ainsi des câbles de 6mm² suffiront.
