cablage coffret electrique: un peu d'aide SVP

Si le transfo est proteger au primaire par le dif donc nikel

je trouve ça trop juste, en principe, la ligne piscine est obligatoirement protégée par un 30 mili et c'est pas pour autant que l'on ne doit pas mettre de fusible sur le primaire ou le secondaire parfois, on trouve même les 2 protections

oui tu as tout a fait reson mais quand je dit nikel c est pour le plus important : la protection des personnes
Je suis tout a fait d accord c est pas avec un inter et encors moins 40 A que tu protegera le transfo

@+fraggy

http://fraggy.bricoblog.fr/

Ben alors, je ne m'attendais pas à avoir autant de succès avec ce post.
Désolé mais je merde avec les photos pour les mettre en ligne, donc pas pratique.

je résume ce que j'ai compris:
- A gauche: inter différentiel 40A 0,03A
- Au centre: magnéto thermique avec tirette de réglage des ampères (voir photo, bravo Paulo-77)
http://img122.imageshack.us/my.php?imag ... quelm7.jpg

http://img122.imageshack.us/img122/7048 ... quelm7.jpg

- a droite: un contacteur à relais: pourquoi faire ?

pour ce qui est du bornier, c'est assez simple:
http://img362.imageshack.us/my.php?image=borniernb2.png

http://img362.imageshack.us/img362/8594/borniernb2.png

Pour ce qui est de la facade, 1 bouton 3 positions (MANU / OFF / AUTO), 1 led marche/arret, 1 fusible, 1 led défaut, 1 bouton commande projo

http://img513.imageshack.us/my.php?imag ... eurri1.jpg
http://img513.imageshack.us/img513/6233 ... eurri1.jpg

Je précise que j'ai acheté tel quel, sans aucune modif de ma part.
Je cherche a comprendre le cablage car voici mon problème:
le coffret est dans la cabane au fond du jardin .
Par ailleurs, je commande l'éclairage du jardin depuis mon salon.
Je voudrais donc pouvoir allumer le projecteur de la piscine en même temps que le jardin.
Par ailleurs, phase et neutre commandant l'éclairage Jardin arrive déjà dans la cabane.
merci d'avance de vos avis éclairés

Bonjour Benhur06 ,ce n'est pas bien compliqué ,si tu as déja une commande phase/neutre de ton éclairage extérieure qui arrive dans ton local technique il suffit simplement de rajouter un contacteur de puissance pour ton projecteur (un peu le meme contacteur que celui de droite pour ta pompe),tu récupere le neutre/phase de ton eclairage de jardin pour commander la bobine de ce contacteur ,et sur ce contacteur tu branche le primaire du transfo .Je te dis de rajouter un contacteur car au moins ton projecteur ne tirera pas sur ta ligne de jardin , maintenant si le cable (phase neutre ) du jardin est suffisamment gros pour rajouter 300W tu peux tres bien brancher directement le primaire du transfo dessus .Attention bien t'assurer que cette alimentation de jardin soit protégée par un 30mA au départ .

JCGB

Bonjour
Tu peu sans problème utiliser les explication de JCGB,
Je te propose un schéma de tableau piscine il est sans relais thermique mais la base reste la même.

Par contre le nombre de fils raccordés sur ton tableau a l'arrivée 220 m'inquiète énormément tu ne devrai avoir que l'arrivée 220 et l'alimentation du diff,
sur ces bornes tu n'a aucune protection hormis celle de ton tableau maison où tu à raccordé le départ.

Et certaines boîtes chinoises exportent encore des CFC et du R12 ! Sympa pour la couche d'ozone !

L'interrupteur différentiel protège uniquement les personnes (perte à la terre)
Le disjoncteur différentiel protège les biens et les personnes (surcharge, court-circuit et perte à la terre)

Est-ce à dire qu'en cas de court-jus, l'inter-diff. ne tombe pas ? ? ? ?

Je suis d'accord avec toi que les chinois on des pratique hors jeu comme je l'ai écrit plus haut il ont la palme du plus grand pollueur.

Pour l'inter diff tu peu faire un court circuit franc il ne sautera jamais juste lorsqu'il arrivera à sa valeur Inc 5000 A il explosera surement, c'est pour cela que derrière un inter diff il faut autant de disjoncteur ou de fusible que de départ.

A +
Paulo

Pour info quand il y a CE sur un produit chinois cela veut dire
Chine Exportation trop fort c est chinois
@+fraggy

http://fraggy.bricoblog.fr/

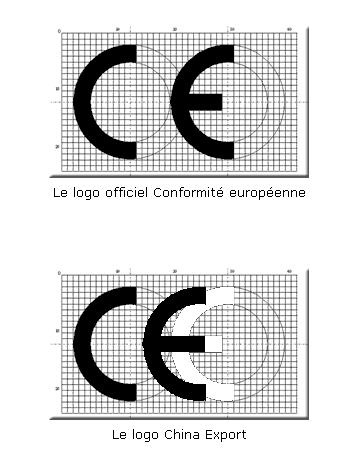

Mais il y a CE et CE



A +
Paulo

Bonjour,
Je possède exactement le même coffret,
c'est le modèle 565D-3M fabriqué par G.C.E (Général de Cuadros Electricos).
Pour ma part je voudrai brancher sur ce coffret un thermostat d'ambiance à bulbe, et je ne sais pas comment m'y prendre.
Si quelqu'un peut m'aider sans employer des termes techniques, ce serait bien.

Bonsoir
Si tu met en ligne le schéma de ton tableau on pourra te répondre simplement.
A +
Paulo
