Branchement surpresseur sur tableau électrique

Bonjour,
Je prévois d’installer un surpresseur pour l'utilisation d'un robot Polaris.
Le tableau électrique mis en place par le pisciniste a été conçu dès le départ pour pouvoir le faire (disjoncteur spécifique et seconde horloge), mais je ne sais pas sur quelles bornes je dois brancher le surpresseur pour avoir le couplage avec la pompe principale.
Sur quelles bornes faut-il relier les deux fils autre que la terre ? Cela suffit-il ou faut-il faire d’autres branchements ?
Merci de votre aide.

Ci-dessous photos :
1. le tableau vu de l’extérieur avec les repérages
2. Les disjoncteurs vus à l’intérieur
3. zoom sur les deux borniers, surpresseur en haut et filtration en bas

Cordialement.
Jean-François

Bonjour,
Tu dois le brancher sur le contacteur en T1 et T2 (phase et neutre de ton surpresseur).
(contacteur en haut à droite).

vois par les photos

Bonjour,
Merci Keops.

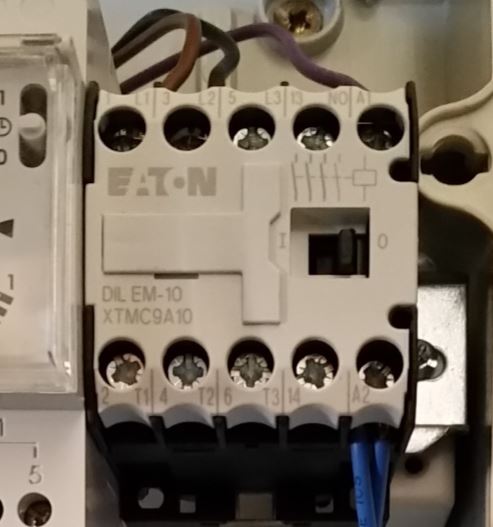

Je comprends qu'il s'agit des deux bornes du bornier supérieur numérotées : 2 T1 et 4 T2
et tu me confirmes que le surpresseur fonctionnera ,aussi bien en manuel qu'en programmation avec l'horloge, et qu'il se coupera lorsque la pompe principale est hors service ?
Slts. JFL

Voici les photos:

TE exterieur.jpg (167.65 Kio) Vu 3345 fois

TE interieur.jpg (180.25 Kio) Vu 3345 fois

TE borniers.jpg (118.24 Kio) Vu 3345 fois

Bonjour,
Merci Keops.
Je comprends qu'il s'agit des deux bornes du bornier supérieur numérotées : 2 T1 et 4 T2
et tu me confirmes que le surpresseur fonctionnera ,aussi bien en manuel qu'en programmation avec l'horloge, et qu'il se coupera lorsque la pompe principale est hors service ?
Slts. JFL

Dans tous les cas, c'est bien en "2 T1" et " 4 T2" que le surpresseur se branche. (n'oublie pas de brancher la terre sur une barrette de terre).
Ensuite, si ton coffret a bien été cablé, c'est bien comme ça que ça doit fonctionner. Essaies comme ça, si ça ne fonctionne pas, on ré-étudiera avec des photos plus détaillées.

Merci. Je vais essayer cela la semaine prochaine. Je vais utiliser une douille et ampoule avec deux fil pour faire les tests avant de brancher le surpresseur.
J'espère que l'installateur d’origine a bien fait tous les cablages pour raccorder l'horloge et le couplage avec la pompe.

C'est bien cela. ça fonctionne correctement
