Installation Surpresseur + Robot Polaris 280 + Coffret

Bonjour,

Je viens d'installer mon robot Polaris 280 + une pompe Hayward et un coffret surpresseur Astralpool
Jusque là, tout va bien :


J'ai fait le câblage conformément à la doc....


LE PROBLEME
C'est que quand je mets sous tension le coffret, la pompe fonctionne quelque soit la position du bouton du coffret !!!
qu'il soit sur 0, sur Auto ou sur Manu......elle fonctionne
( a noter que l'asservissement à la filtration fonctionne quand même...pas de filtration...pas de jus)
Je me demande donc s'il n'y a pas un problème dans le câblage d'usine....
Petite remarque, la cable orange ci dessous était déconnecté du bouton au moment ou j'ai reçu le coffret...


Vous êtes mon seul espoir

bonjour

si il est marche permanent ,c'est la bobine de ton contacteur qui est alimenté en permanence
sur ta photo je ne vois pas d'où vient le retour apparemment le marron il doit être relié au bouton
il faudrait le schéma pour plus d'infos

Merci beaucoup de ton retour

A priori, ce que tu appelles le retour, donc le fil marron repart vers la porte de mon coffret et est relié sur le contacteur central de mon bouton.

Je fais une photo plus large ce soir avec le schéma fournis par le constructeur (mais ils le contient pas le bouton ce schéma...)

Merci en tout cas.

Bon, a priori, les techniciens Astrapool (SAV Fluidra) ont validé mon branchement.
Ils pensent donc que c'est le bouton 3 positions qui est défectueux.
Ils m'en renvoient un.
Je vous tient au courant.
Merci

Nouveau bouton reçu et toujours le même problème...
Je suis en relation avec le SAV, qui me fait faire d'autres tests....
En attendant, si vous avez des idées, je suis preneurs

Bonjour pitou ,logique que ta pompe tourne en permanence car ton contacteur est en marche forcée , il suffit que tu positionne le switch noir du contacteur sur la droite sur la position "0" et non a gauche en "1" ,ça devrait alors fonctionner normalement .

Jean claude

Merci Jean-Claude pour ton aide.
Mais en fait après plusieurs jours d'échange avec le SAV Astralpool (Fluidra) ils ont trouvé le problème.
J'ai presque honte de l'avouer mais je dois bien si ça peut servir à quelqu'un.
En fait, mon coffret surpresseur est correctement câblé. Il y a juste 2 câbles qui partaient sur le coffret de la pompe (pour l'asservissement)
Ces 2 câbles devaient être branchés sur le 13 et le 14.
Et c'est là que je me suis planté. J'ai branché sur le T3 et le 14.
J'ai confondu le T3 et le 13....la honte internationale.
J'ai donc recablé correctement ces 2 câbles d'asservissement et tout fonctionne correctement.

Bonjour, juin 2016 et j'ai rien trouvé de mieux pour m'aider.
je suis allez là où je l'ai acheté, idem... aucune info ni du tech, ni sur la notice...
voici donc mon soucis, je n'arrive pas a asservir mon coffret pour polaris.
j'ai quasi le même tableau, quasi car il manque deux "truc".
mon niveau en électricité : je sais dénuder et brancher.. mais c'est tout, je ne pige pas tout

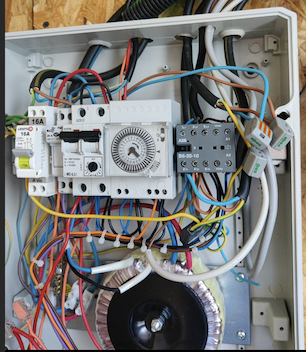

photo 1 : mon tableau de filtration, avec les sur le "truc abb" en T1 et T2, la pompe ph, et l'electrolyse.
celles ci sont bien asservies et se mettent en stand by quand la filtration ne marche pas.

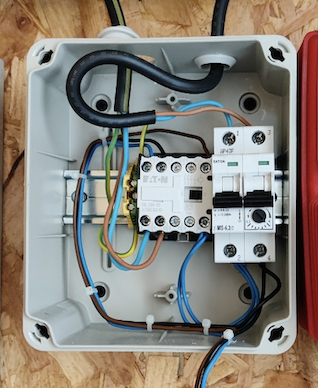

Photo 2 : mon coffret pour polaris.
je ne sais pas ou brancher l'asservissement sur ce coffret et où le brancher sur le coffret de filtration.
le vendeur m'a dit de brancher A1 vers A1 et A2 vers A2 : echec....
help please....

j'espere que les photos passeront...

coffret de filtration
1 copie.png (252.6 Kio) Vu 2794 fois

2 copie.png (255.56 Kio) Vu 2794 fois
