Alimentation Pompe Hayward powerflo

Bonsoir,
J'ai une pompe Hayward PowerFLo (SP1775UN).
Malheureusement, je ne sais pas comment la brancher au 220V.

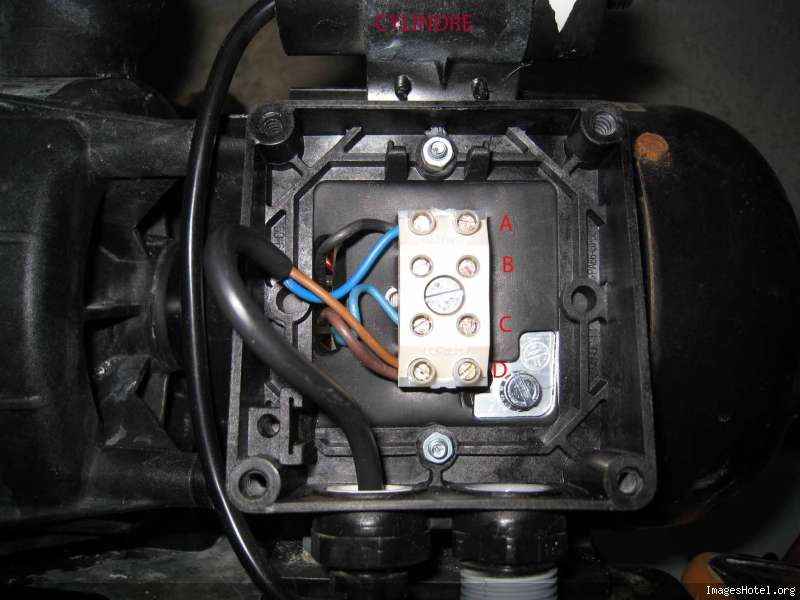

Ci après une photo du bornier

http://www.imageshotel.org/images/leerick/owerflo.jpg

Pour info, au dessus de la pompe il y a un cylindre d'environ 6cm avec un cable. Ce cable est branché au bornier sur les points A (fil Bleu) et D (fil marron) (coté gauche).

Quelqu'un saurait-il sur quel point (coté droit) je dois mettre mon alimentation (phase, neutre)

Merci d'avance .
Fate

Salut fate,

Moi je dirais Phase sur A ( fil noir moteur )
Neutre sur C ( fil bleu moteur )
Le fil coloré ,pour toi marron en l'air ( condo de démarrage ) donc rien en D
J'ai démonté deux de mes pompes et c'est pour les deux le même branchement. ( avec des variantes de couleurs pour le neutre )

Pour vérifier la phase utilise un tournevis testeur avec un petit néon dedans ,c'est bien pratique.

Pour info le cylindre au dessus est le condensateur de démarrage ( c'est lui qui permet le lancement du moteur en créant un déphasage ).

Philou

.
